И так решил я сделать данную разработку для своего авто (а чем мы хуже всяких последних иномарок с диодными стопами). Ведь всем известно что диод загарается гораздо быстрее и светит гораздо ярче стандартных лам накаливания, да и срок его службы в десятки раз дольше. И так покупаем с магазине Чип и Дип (ну или на рынке) диоды диаметром 5 или 10 миллиметров. В моем случае я решил брать по принципу чем больше диаметр тем лучше. Покупал по 3 гр. за штучку(два кристала т.к. если он один - будет дешевле, но и светить будет гораздо хуже), кол-во точно не помню (около 50 шт). Да и еще резисторы не забудьте купить. Опытным путем (опыт ангельских глазок) выяснил что на 3.5 вольтовые диоды идеально подходят 450-500 МлА резисторы (максимальное свечение и почти не греются). Так же не забываем что резисторы вешаются на + диода (длинная ножка) итого по цене получилось около 150 гр. Да-да удовольствие не из дешевых, но как говорит мой хороший знакомый - дешевый понт дороже денег.
И так приступаем к изготовлению диодных блоков для последуюшей вставки их в фару. Я не стал заморачиваться с платами распайки и взял нижнюю часть от обычного короба предварительно покрасив его в черный цвет (которые весят у вас в офисе на стенах, в них идет проводка). Брал 60ти миллиметровой ширины. Насверлил там дырочек дрелью для усиков диодов и посадил их на супер клей, затем загнул эти усики в разные стороны (+ и -) и спаял все это дело вместе с диодами. ВАЖНО - не вешать больше 4-х диодов на один резистор т.к. он в скором будущем перегорит. Тоесть вешаем по 3 или 4 диодна на один резистор а их минус объединяем все вместе...
Затем собрав концы резисторов припаял к ним провод (аналогично и с минусом) и на его конце припаял обычный цоколь предварительно разбитой лампочки
(разбив её получаем доступ к усикам + и - лампочки) и залил эти усики обычным герметиком (что-бы не каратнуло например при мойке авто или дождя).

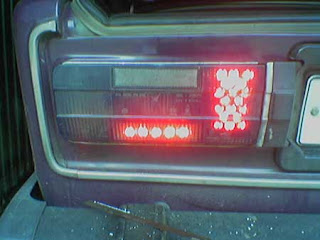

Вот как выглядят эти самые модули в работе...
За счет выступающих углов короба он прекрасно встаёт в штатные места прижимаясь самой фарой...
Аналогично делаем и габаритные огни, вырезав из того же самого пластмассового короба полосочки и наставив туда сколько душе угодно диодов получаем отличную видимость себя в любую не погоду...
Совет - не стоит делать полный забитый под завяску диодный квадрат, я сначало себе так сделал и чуть не ослеп когда все это дело подключил, пожалейте тех кто позади!!!
